میکسر استیل تک جداره سفارشی از ظرفیت‌های کوچک مانند ۵۰ لیتر تا ظرفیت‌های صنعتی حدود ۱۰ تن قابل طراحی است و برای فرآیندهایی استفاده می‌شود که به اختلاط نیاز دارند اما کنترل دما از طریق جداره جزو الزامات اصلی آن‌ها نیست. ظرفیت، نوع ماده، ویسکوزیته، چگالی، میزان کف، هدف اختلاط، نوع پروانه، سرعت شفت، توان موتور و گیربکس باید متناسب با فرآیند انتخاب شوند. گریدهای ۳۰۴ و ۳۱۶ بسته به نوع ماده و شرایط تماس قابل بررسی هستند. ابعاد، ضخامت، خروجی، منهول، پایه و تجهیزات کنترلی نیز می‌توانند سفارشی شوند. در پروژه‌های بزرگ، طراحی میکسر باید با فضای نصب، خطوط انتقال و تجهیزات جانبی هماهنگ باشد.

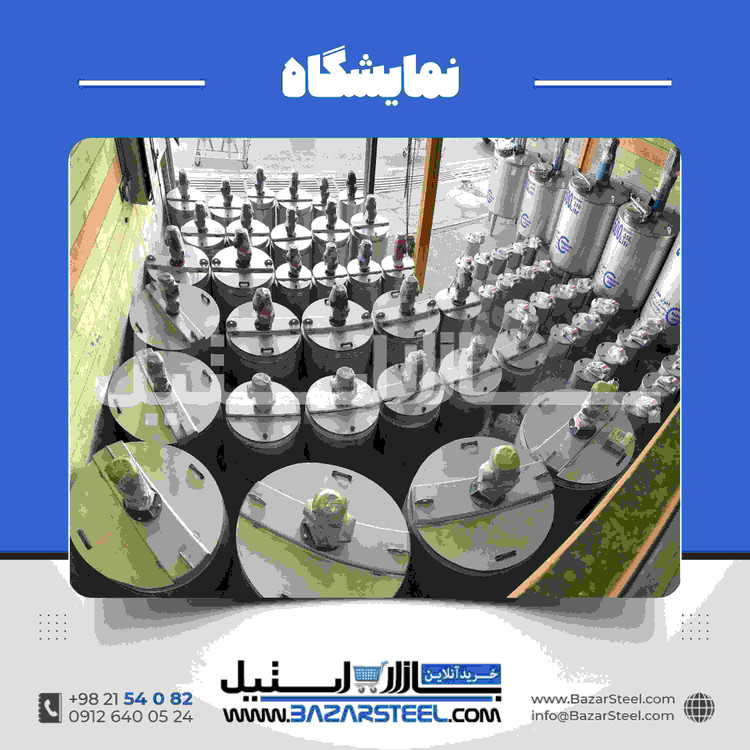

میکسر استیل تک جداره سفارشی ۵۰ لیتر تا ۱۰ تن

میکسر استیل تک جداره سفارشی زمانی اهمیت پیدا می‌کند که یک مدل آماده نتواند دقیقاً با ظرفیت، ماده، فرآیند یا فضای نصب پروژه هماهنگ شود. این تجهیزات می‌توانند از مخازن کوچک ۵۰ لیتری برای تولیدهای محدود و آزمایشگاهی تا میکسرهای صنعتی با ظرفیت حدود ۱۰ تن طراحی شوند. تفاوت این ظرفیت‌ها فقط در اندازه مخزن نیست؛ با افزایش حجم، طراحی شفت، پروانه، موتور، گیربکس، پایه و سازه نیز اهمیت بیشتری پیدا می‌کند.

در یک میکسر سفارشی، بهتر است طراحی از خود ماده شروع شود، نه از موتور یا ظرفیت مخزن. مشخصاتی مانند ویسکوزیته، چگالی، رفتار ماده هنگام اختلاط، میزان کف، حساسیت به برش و زمان موردنیاز برای رسیدن به یکنواختی مناسب، روی انتخاب سیستم همزن اثر مستقیم دارند.

اگر به دنبال بررسی مدل‌های مختلف هستید، صفحه تخصصی میکسر استیل می‌تواند نقطه شروع مناسبی برای شناخت ساختارها و کاربردهای این تجهیزات باشد.

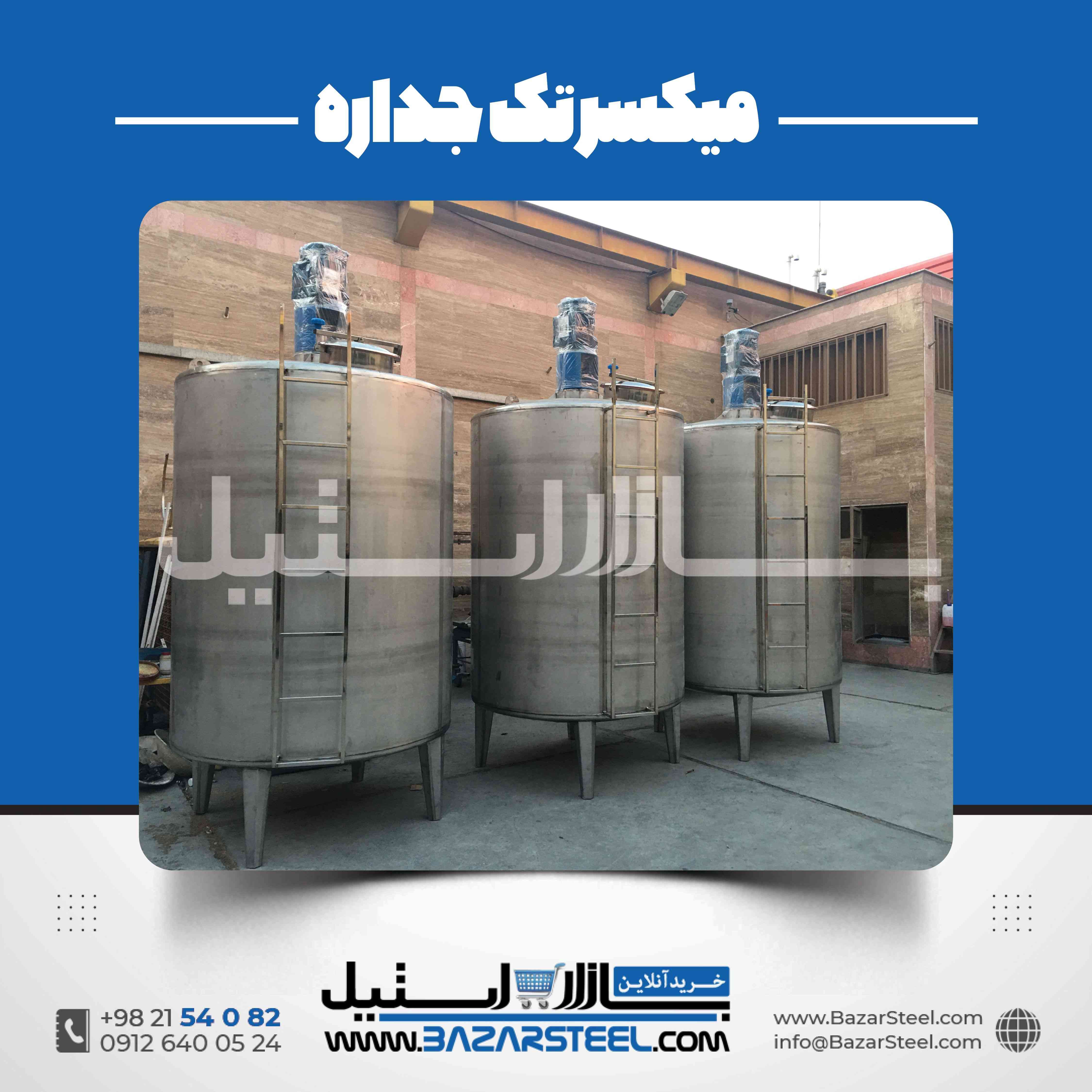

میکسر استیل تک جداره سفارشی چیست؟

میکسر تک جداره از یک بدنه اصلی استیل تشکیل شده که سیستم همزن روی آن نصب می‌شود. برخلاف مدل‌های دو جداره، بدنه دارای فضای جکت برای گردش سیال حرارتی نیست؛ بنابراین ساختار آن برای فرآیندهایی مناسب‌تر است که نیاز اصلی، اختلاط ماده است و گرمایش یا سرمایش از طریق بدنه ضرورت ندارد.

البته تک جداره بودن به معنی ساده یا غیرصنعتی بودن دستگاه نیست. یک میکسر تک جداره ۱۰ تنی می‌تواند از نظر سیستم محرک، شفت، پروانه، سازه، خروجی و تجهیزات جانبی یک تجهیز کاملاً مهندسی و تخصصی باشد.

چرا میکسر تک جداره را سفارشی می‌سازند؟

فرآیندهای صنعتی شرایط یکسانی ندارند. دو کارخانه ممکن است هر دو به میکسر ۲۰۰۰ لیتری نیاز داشته باشند، اما به دلیل تفاوت مواد و روش تولید، سیستم همزن کاملاً متفاوتی لازم داشته باشند.

سفارشی‌سازی می‌تواند شامل ظرفیت، قطر و ارتفاع مخزن، گرید استیل، ضخامت ورق، نوع پروانه، سرعت دوران، موتور، گیربکس، خروجی، منهول، پایه و سازه باشد.

در نتیجه، هدف از ساخت سفارشی صرفاً تولید دستگاهی با ابعاد متفاوت نیست؛ هدف، هماهنگ‌کردن تجهیزات با فرآیند واقعی تولید است.

محدوده ظرفیت ۵۰ لیتر تا ۱۰ تن

بازه ۵۰ لیتر تا ۱۰ تن، دامنه بسیار گسترده‌ای را پوشش می‌دهد. در ظرفیت‌های کوچک، محدودیت اصلی ممکن است فضای دستگاه، دقت اختلاط و قابلیت تخلیه باشد؛ در ظرفیت‌های بزرگ‌تر، نیروهای مکانیکی، وزن ماده، گشتاور همزن و طراحی سازه اهمیت بیشتری پیدا می‌کنند.

به همین دلیل نمی‌توان یک طراحی واحد را از ۵۰ لیتر تا ۱۰ تن تغییر مقیاس داد و انتظار داشت عملکرد آن در تمام ظرفیت‌ها یکسان باقی بماند.

ظرفیت تقریبی	ملاحظات اصلی طراحی
۵۰ تا ۱۰۰ لیتر	ابعاد فشرده، کنترل اختلاط، تخلیه و دسترسی
۱۰۰ تا ۵۰۰ لیتر	نوع پروانه، سرعت و توان سیستم محرک
۵۰۰ تا ۲۰۰۰ لیتر	هندسه مخزن، شفت، پروانه و سازه
۲۰۰۰ تا ۵۰۰۰ لیتر	گشتاور، وزن محصول، سازه و هماهنگی با خط تولید
۵۰۰۰ لیتر تا ۱۰ تن	طراحی مکانیکی، شفت، گیربکس، سازه و نیروهای عملیاتی

این دسته‌بندی صرفاً برای درک تفاوت‌های طراحی است و مشخصات نهایی هر دستگاه باید براساس فرآیند واقعی تعیین شود.

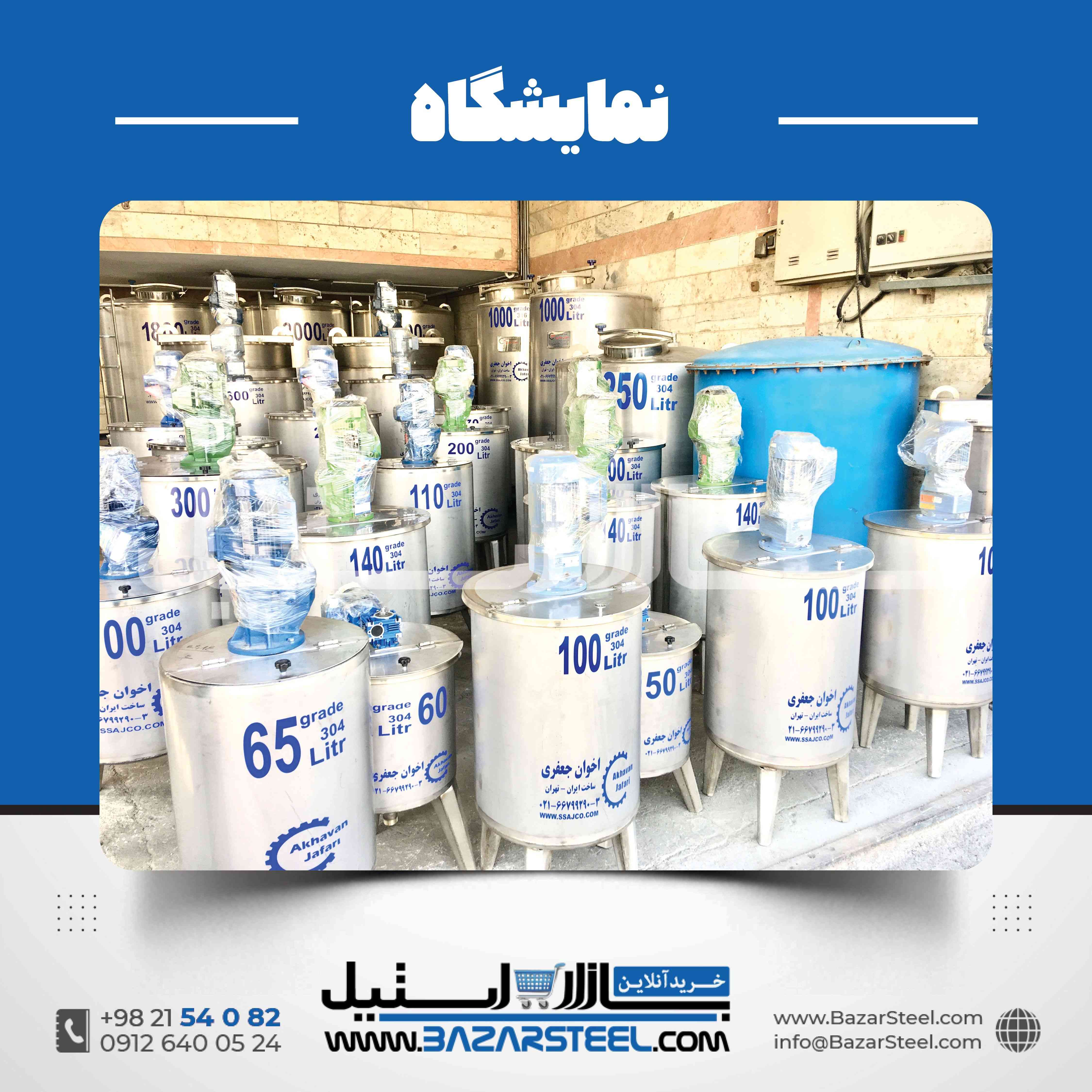

میکسر استیل ۵۰ لیتری تک جداره

در ظرفیت ۵۰ لیتر، دستگاه می‌تواند برای تولید محدود، تست فرمولاسیون، نمونه‌سازی یا فرآیندهای کم‌حجم مورد بررسی قرار گیرد. در این ابعاد، دسترسی اپراتور و تخلیه آسان محصول اهمیت زیادی دارد.

با وجود کوچک‌بودن مخزن، انتخاب نوع پروانه همچنان باید بر اساس ماده انجام شود. یک محصول رقیق و یک ماده ویسکوز به یک سیستم همزن نیاز ندارند.

میکسر استیل ۱۰۰ تا ۵۰۰ لیتری

در این محدوده، حجم تولید افزایش پیدا می‌کند و انتخاب موتور و پروانه اهمیت بیشتری پیدا می‌کند. شکل کف، محل خروجی و ارتفاع دستگاه نیز باید با روش انتقال محصول هماهنگ شوند.

برای محصولاتی که کف زیادی تولید می‌کنند، کنترل سرعت و طراحی مناسب جریان می‌تواند از اهمیت ویژه‌ای برخوردار باشد.

میکسر استیل ۱۰۰۰ تا ۲۰۰۰ لیتری

در این ظرفیت‌ها، وزن محصول و نیروهای واردشده به سیستم همزن بیشتر می‌شوند. بنابراین طراحی شفت، یاتاقان‌بندی، آب‌بندی، موتور و گیربکس باید با دقت بیشتری انجام شود.

همچنین اگر دستگاه روی سازه نصب شود، ارتفاع و وزن مجموعه باید با شرایط ساختمان و خط تولید هماهنگ باشد.

میکسر استیل ۲۵۰۰ تا ۵۰۰۰ لیتری

در ظرفیت‌های بالاتر، طراحی مهندسی دیگر فقط به بدنه مخزن محدود نمی‌شود. سیستم محرک، سازه، نقاط اتصال و نحوه انتقال نیرو باید به صورت یک مجموعه دیده شوند.

برای مشاهده اطلاعات مرتبط با ساختارهای مخازن، هاب مخازن و تجهیزات استیل را بررسی کنید.

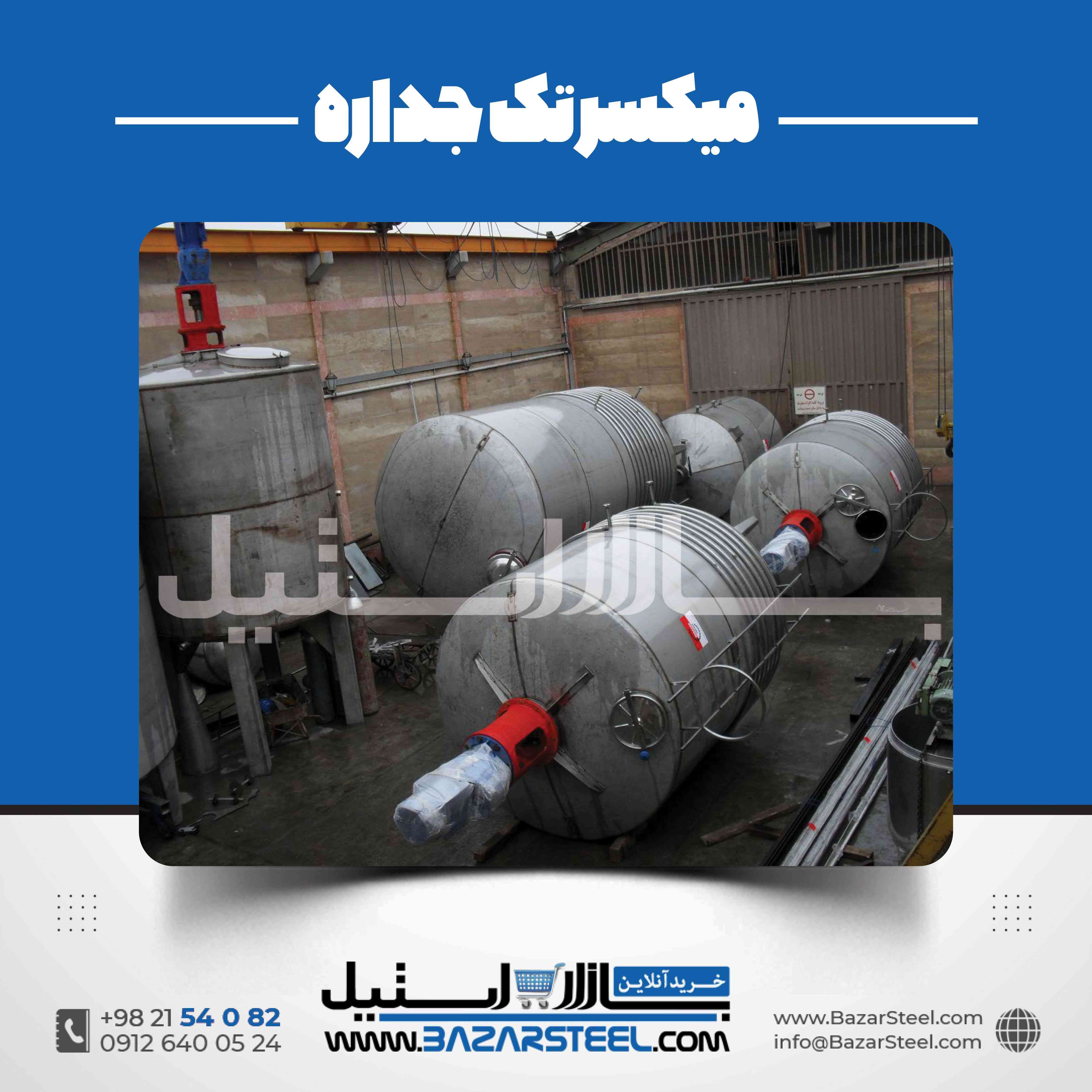

میکسر استیل ۵۰۰۰ لیتر تا ۱۰ تن

در ظرفیت‌های بزرگ، وزن خود مخزن و محصول قابل توجه است و سیستم همزن نیز گشتاور بیشتری ممکن است نیاز داشته باشد. بنابراین انتخاب موتور صرفاً بر اساس حجم مخزن قابل انجام نیست.

در این ابعاد، طراحی سازه نگهدارنده، شفت، پروانه، گیربکس، خروجی و مسیرهای دسترسی باید همزمان بررسی شوند.

ماده مورد اختلاط؛ اولین پارامتر طراحی

پیش از تعیین نوع میکسر باید مشخص شود که چه ماده‌ای قرار است داخل مخزن قرار گیرد. این موضوع می‌تواند شامل مایعات رقیق، مواد ویسکوز، محلول‌ها، سوسپانسیون‌ها یا ترکیبات چندجزئی باشد.

ویسکوزیته و چگالی دو پارامتر مهم هستند، اما رفتار ماده هنگام اختلاط نیز باید مورد توجه قرار گیرد.

ویسکوزیته و انتخاب سیستم همزن

با افزایش ویسکوزیته، مقاومت ماده در برابر حرکت افزایش پیدا می‌کند. در چنین شرایطی ممکن است نیاز به گشتاور بیشتر و طراحی متفاوت پروانه وجود داشته باشد.

به همین دلیل، برای مواد غلیظ نمی‌توان صرفاً با افزایش سرعت، مشکل اختلاط را حل کرد.

انتخاب پروانه برای میکسر تک جداره

پروانه وظیفه انتقال انرژی مکانیکی به ماده و ایجاد الگوی جریان موردنیاز را بر عهده دارد. نوع آن باید با هدف فرآیند هماهنگ باشد.

پروانه ملخی

برای برخی مایعات نسبتاً رقیق، پروانه‌های ملخی می‌توانند برای ایجاد گردش مناسب مورد بررسی قرار گیرند.

پروانه پارویی

پروانه پارویی در برخی فرآیندها می‌تواند برای حرکت‌دادن حجم ماده و ایجاد جریان مناسب استفاده شود.

پروانه توربینی

در فرآیندهایی که به الگوی جریان یا میزان برش متفاوت نیاز دارند، پروانه توربینی می‌تواند گزینه قابل بررسی باشد.

همزن انکری

برای مواد با ویسکوزیته بالاتر، همزن انکری می‌تواند مورد بررسی قرار گیرد. فاصله آن از دیواره و هندسه تیغه باید با مخزن و محصول هماهنگ شود.

سرعت دوران میکسر سفارشی

سرعت مناسب همزن به نوع ماده، نوع پروانه، قطر پروانه و هدف اختلاط وابسته است. سرعت بیشتر لزوماً به معنی عملکرد بهتر نیست.

در بعضی مواد، افزایش سرعت می‌تواند باعث ایجاد گرداب یا ورود هوا شود؛ در مواد غلیظ نیز ممکن است گشتاور اهمیت بیشتری از دور بالا داشته باشد.

موتور و گیربکس میکسر تک جداره

موتور باید بتواند توان و گشتاور موردنیاز فرآیند را تأمین کند. گیربکس نیز سرعت و گشتاور را متناسب با سیستم همزن منتقل می‌کند.

پارامترهایی مانند ویسکوزیته، چگالی، قطر پروانه، سرعت، حجم کاری و شرایط راه‌اندازی در انتخاب سیستم محرک مؤثر هستند.

شفت میکسر استیل

شفت رابط میان سیستم محرک و پروانه است. با افزایش ظرفیت، طول و بار واردشده به شفت نیز می‌تواند افزایش یابد و طراحی آن اهمیت بیشتری پیدا کند.

در مخازن بزرگ، هم‌راستایی شفت و پایداری آن هنگام دوران باید به دقت بررسی شود.

گرید استیل مناسب میکسر سفارشی

انتخاب گرید باید براساس ماده‌ای که با سطح داخلی در تماس است و شرایط فرآیند انجام شود. استیل ۳۰۴ در بسیاری از کاربردهای عمومی مورد استفاده قرار می‌گیرد و استیل ۳۱۶ در شرایطی که مقاومت خوردگی بیشتری موردنیاز باشد قابل بررسی است.

ترکیب شیمیایی ماده، دما، غلظت و شرایط شست‌وشو می‌توانند بر انتخاب گرید اثر بگذارند.

برای بررسی گریدهای مختلف، استیل‌نامه بازار استیل را مطالعه کنید.

ضخامت ورق در میکسر تک جداره

ضخامت ورق را نمی‌توان تنها براساس ظرفیت انتخاب کرد. ابعاد مخزن، وزن ماده، شکل کف، روش تقویت، شرایط نصب و نیروهای واردشده از سیستم همزن باید در طراحی لحاظ شوند.

در ظرفیت‌های بزرگ‌تر، طراحی مکانیکی و سازه‌ای اهمیت بیشتری پیدا می‌کند.

طراحی کف میکسر

هندسه کف روی تخلیه محصول و رفتار جریان اثر دارد. برای محصولاتی که باید با حداقل باقی‌مانده تخلیه شوند، شکل کف و محل خروجی باید از ابتدا در طراحی لحاظ شوند.

خروجی میکسر سفارشی

اندازه و موقعیت خروجی باید با ویسکوزیته ماده، روش تخلیه و تجهیزات پایین‌دست هماهنگ باشد. اگر محصول با پمپ منتقل می‌شود، محل اتصال به خط لوله نیز اهمیت دارد.

منهول و دسترسی به داخل مخزن

در ظرفیت‌های متوسط و بزرگ، منهول می‌تواند برای بازرسی، نظافت و تعمیرات مورد استفاده قرار گیرد. محل آن باید با شفت، موتور و سایر اتصالات هماهنگ باشد.

میکسر تک جداره برای صنایع غذایی

در کاربردهای غذایی، جنس سطح تماس با محصول، قابلیت نظافت، طراحی خروجی و کیفیت ساخت اهمیت زیادی دارند.

انتخاب گرید و طراحی داخلی باید با محصول و روش شست‌وشوی مورد استفاده سازگار باشد.

میکسر تک جداره برای مواد شوینده

در تولید مواد شوینده، رفتار محصول از نظر ویسکوزیته و کف‌کنندگی اهمیت دارد. سرعت و نوع پروانه باید طوری انتخاب شوند که جریان کافی ایجاد شود و در عین حال از ورود بیش از حد هوا جلوگیری شود.

میکسر تک جداره برای مواد شیمیایی

در کاربردهای شیمیایی، سازگاری استیل با ماده باید پیش از ساخت بررسی شود. دما، غلظت و ترکیب شیمیایی می‌توانند روی انتخاب گرید اثر بگذارند.

چه زمانی تک جداره بهتر از دو جداره است؟

اگر فرآیند نیاز به انتقال حرارت از طریق دیواره ندارد، تک جداره می‌تواند انتخاب منطقی‌تری باشد. ساختار ساده‌تر، حذف اجزای جکت و تمرکز بر سیستم اصلی اختلاط از مزایای آن در چنین فرآیندهایی است.

اگر گرمایش یا سرمایش بخشی از فرآیند باشد، باید گزینه دو جداره نیز بررسی شود.

برای مقایسه تجهیزات ذخیره‌سازی و ساختارهای مختلف، بخش مخازن نگهداری استیل را ببینید.

طراحی سازه برای میکسرهای بزرگ

در میکسرهای بزرگ، سازه فقط وزن خالی دستگاه را تحمل نمی‌کند؛ وزن محصول، تجهیزات محرک و نیروهای عملیاتی نیز باید در طراحی لحاظ شوند.

ارتفاع نصب و نحوه اتصال سازه به کف یا تجهیزات موجود نیز باید مشخص شود.

برای اطلاعات بیشتر درباره این بخش، صفحه سازه استیل را بررسی کنید.

نقشه فنی میکسر سفارشی

نقشه فنی باید ابعاد، ضخامت‌های طراحی‌شده، محل موتور و گیربکس، شفت، پروانه، خروجی، منهول، پایه و سایر اتصالات را مشخص کند.

در پروژه‌های بزرگ، تطبیق نقشه با فضای واقعی نصب اهمیت بسیار زیادی دارد.

برای مشاهده محتوای مرتبط با نقشه‌ها، مرجع نقشه مخازن و میکسرهای استیل را ببینید.

هماهنگی میکسر با خط تولید

میکسر باید بخشی از خط تولید دیده شود. مسیر ورود مواد، خروج محصول، پمپ، لوله‌ها، مخازن ذخیره و فضای تعمیرات باید هنگام طراحی در نظر گرفته شوند.

در ظرفیت‌های نزدیک به ۱۰ تن، این موضوع اهمیت بیشتری پیدا می‌کند؛ زیرا جابه‌جایی و دسترسی به تجهیزات بزرگ محدودیت‌های بیشتری ایجاد می‌کند.

هاب تجهیزات مخازن و میکسرهای استیل

برای شناخت ارتباط میان مخزن، میکسر، نقشه و سازه، مرجع جامع مخازن استیل را بررسی کنید.

راهنمای انتخاب میکسر تک جداره سفارشی

برای شروع طراحی، اطلاعات زیر باید تا حد امکان مشخص باشند:

1. ظرفیت اسمی
2. حجم کاری هر بچ
3. نوع ماده
4. چگالی
5. ویسکوزیته
6. هدف اختلاط
7. زمان اختلاط
8. میزان کف‌کنندگی
9. نوع پروانه در صورت مشخص بودن
10. سرعت موردنیاز
11. دمای فرآیند
12. روش تخلیه
13. ابعاد محل نصب
14. گرید استیل موردنیاز

اگر هنوز مشخصات فنی پروژه نهایی نشده است، راهنمای خرید و انتخاب تجهیزات می‌تواند برای شناخت پارامترهای اصلی مفید باشد.

بررسی وزن ورق و قطعات استیل

وزن بدنه، کف، شفت، پروانه، پایه و سایر قطعات می‌تواند در هزینه ساخت میکسر مؤثر باشد. برای برآورد وزن ورق‌های استیل می‌توانید از محاسبه‌گر وزن بازار استیل استفاده کنید.

آموزش درباره میکسر و استیل

برای شناخت بهتر گریدهای استیل، تجهیزات اختلاط و نکات کاربردی حوزه استیل، شبکه تخصصی بازار استیل مجموعه‌ای از محتوای آموزشی و ویدئویی را ارائه می‌کند.

بازار استیل و ساخت میکسر سفارشی

بازار استیل با حدود ۴۰ سال سابقه فعالیت در حوزه محصولات و تجهیزات استیل، نمایشگاه و فروشگاه دائمی و تجربه در زمینه تجهیزات صنعتی، امکان بررسی نیاز پروژه و ارائه مشاوره تخصصی برای انتخاب و سفارش تجهیزات متناسب با فرآیند را فراهم می‌کند.

در سفارش یک میکسر سفارشی، مهم است که ظرفیت، ماده، سیستم همزن و شرایط نصب پیش از نهایی‌شدن طراحی مشخص شوند. هدف، ساخت تجهیزی است که با فرآیند واقعی پروژه هماهنگ باشد، نه صرفاً دستگاهی با ظرفیت اسمی مشخص.

برای آشنایی بیشتر با مجموعه، درباره بازار استیل را مطالعه کنید.

سوالات متداول

میکسر استیل تک جداره سفارشی از چه ظرفیتی ساخته می‌شود؟

بسته به نیاز پروژه می‌توان ظرفیت‌های کوچک مانند ۵۰ لیتر تا ظرفیت‌های صنعتی حدود ۱۰ تن را بررسی و طراحی کرد.

آیا میکسر ۱۰ تن می‌تواند تک جداره باشد؟

بله، اگر فرآیند به گرمایش یا سرمایش از طریق جداره نیاز نداشته باشد، ساختار تک جداره قابل بررسی است.

آیا میکسر ۵۰ لیتری هم به طراحی سفارشی نیاز دارد؟

در صورت وجود محدودیت خاص در ابعاد، نوع ماده، تخلیه، پروانه یا نصب، طراحی سفارشی حتی در ظرفیت‌های کوچک نیز می‌تواند مفید باشد.

آیا می‌توان میکسر تک جداره را برای مواد غلیظ ساخت؟

بله، اما نوع پروانه، سرعت، گشتاور و سیستم محرک باید براساس ویسکوزیته ماده طراحی شوند.

استیل ۳۰۴ یا ۳۱۶ برای میکسر سفارشی بهتر است؟

هیچ‌کدام به‌صورت مطلق بهتر نیستند. انتخاب باید براساس نوع ماده، شرایط تماس و مقاومت خوردگی موردنیاز انجام شود.

آیا می‌توان میکسر تک جداره را به دو جداره تبدیل کرد؟

تک جداره و دو جداره دو ساختار متفاوت هستند و بهتر است نیاز حرارتی از ابتدا در مرحله طراحی مشخص شود.

توان موتور میکسر ۱۰ تن چقدر است؟

توان را نمی‌توان صرفاً از روی ظرفیت تعیین کرد. ویسکوزیته، چگالی، نوع پروانه، سرعت و گشتاور موردنیاز باید بررسی شوند.

قیمت میکسر استیل سفارشی چگونه محاسبه می‌شود؟

گرید و وزن استیل، ابعاد، ضخامت، سیستم همزن، موتور، گیربکس، پروانه، پایه و تجهیزات جانبی در قیمت اثر دارند.

برای سفارش میکسر سفارشی چه اطلاعاتی لازم است؟

نوع ماده، حجم کاری، ویسکوزیته، چگالی، هدف اختلاط، زمان فرآیند، شرایط نصب و روش تخلیه از اطلاعات اصلی هستند.

آیا می‌توان سرعت میکسر را قابل تنظیم کرد؟

در صورت نیاز فرآیند، امکان در نظر گرفتن سیستم کنترل دور وجود دارد تا سرعت همزن متناسب با شرایط محصول تنظیم شود.
